CITIZEN M12 加工例

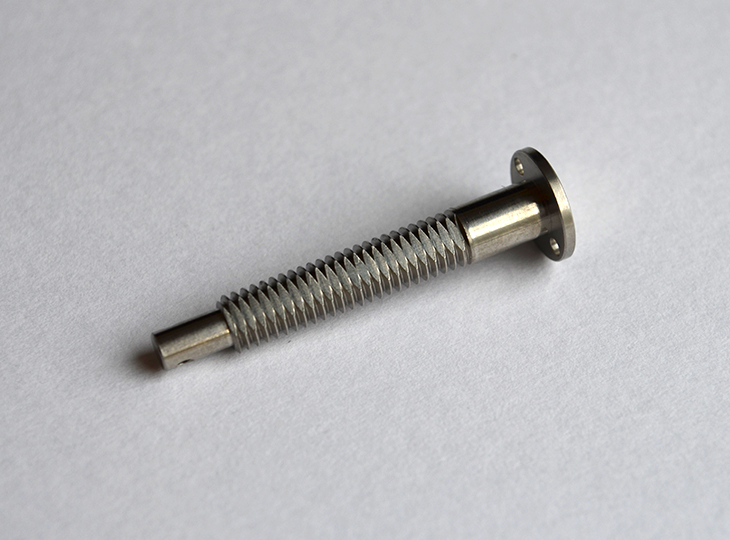

  • 加工材料
    SUS303（Φ12.0）
    加工ポイント
    1.Φ10の挽きおろし（約30mm）の公差±0.004
    2.Φ8の挽きおろし（約14mm）の公差±0.005にDカット加工
    lot
    1,000～2,000／1ヶ月

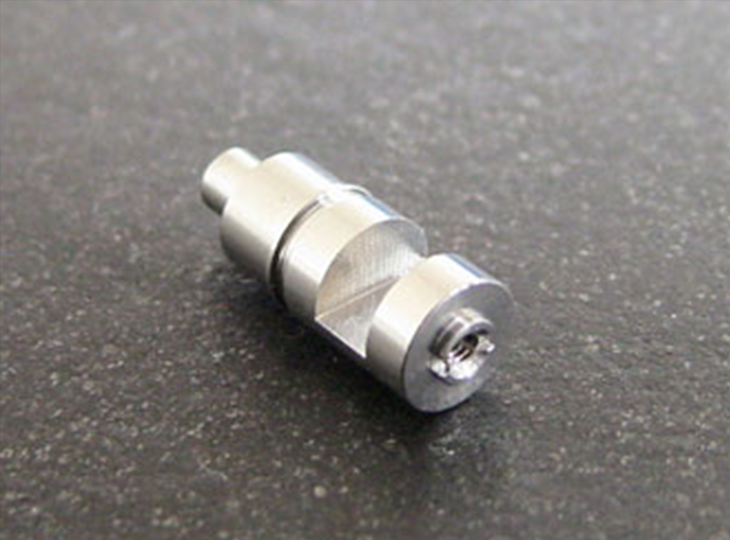

  • 加工材料
    SUS303（Φ3.0）
    加工ポイント
    1.幅1.4mmのＨカットの公差（±0.007）
    2.Φ1.2の挽きおろし、Ｍ1.4のタップ加工
    lot
    3ヶ（試作）

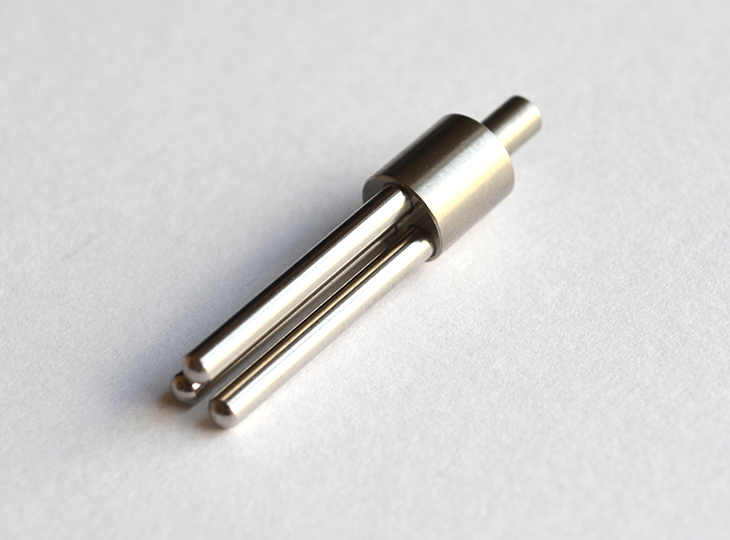

  • 加工材料
    SUS303（Φ6.0）
    加工ポイント
    1.両側の3mmの挽きおろしの公差（±0.0035）
    2.Ｍ2のタップ加工に0.8のスリ割加工
    lot
    1,000～5,000／1lot
  • 加工材料
    SUS303（Φ12.0）
    加工ポイント
    1.Φ1.0のエンドミルによるＲ1.2のミーリング加工
    2.Φ0.6の端面穴、Φ1.0のクロス穴
    lot
    5ヶ（試作）

TSUGAMI B007 加工例

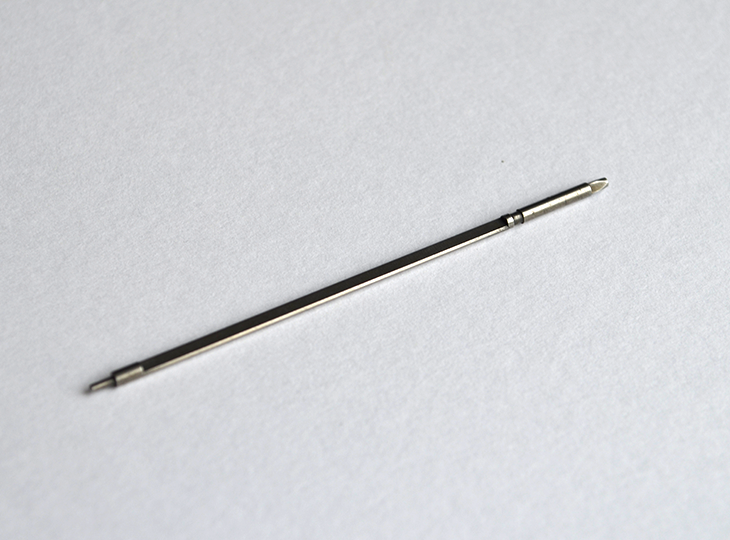

  • 加工材料
    SUS420F（Φ2.0）
    加工ポイント
    1.約50mmに及ぶ、エンドミルフライス加工
    2.焼き入れ（Hrc55）後の曲がり0.02mm以内
    lot
    10,000～30,000／1ヶ月

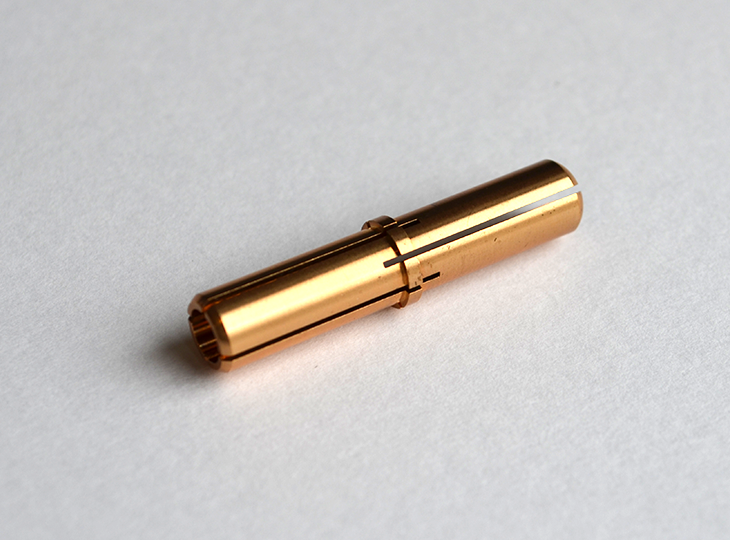

  • 加工材料
    C5441B（Φ4.0）
    加工ポイント
    1.両面（0.8と0.3）のスリ割加工
    2.バリを出さないスリ割加工方法
    lot
    60,000／1ヶ月

TSUGAMI NT16 加工例

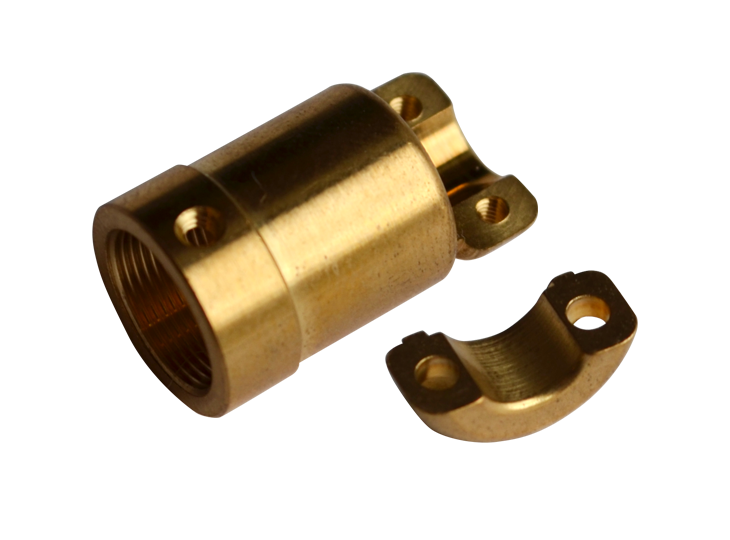

  • 加工材料
    C3604B(低カドミ材)Φ10、Φ6
    加工ポイント
    1.十文字スリ割部にC0.2の面取を同時加工

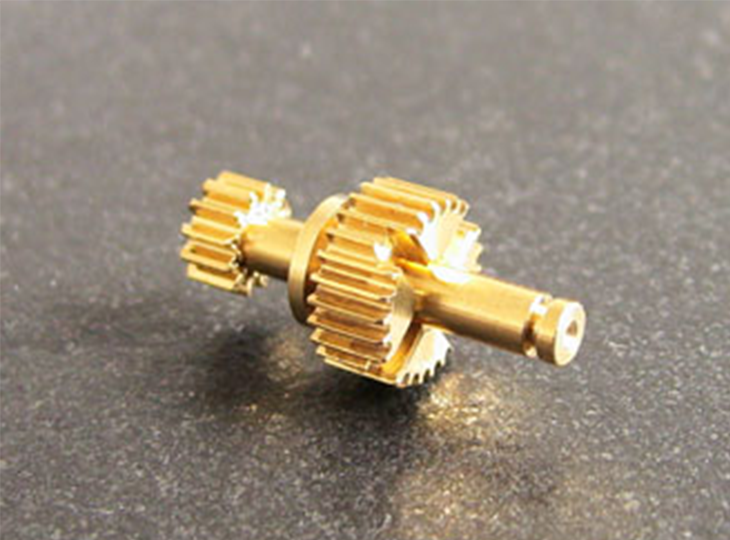

    2.2個組み合わせ物で、Φ3H7公差、ギヤは後加工
    lot
    2,000～5,000セット／1ヶ月

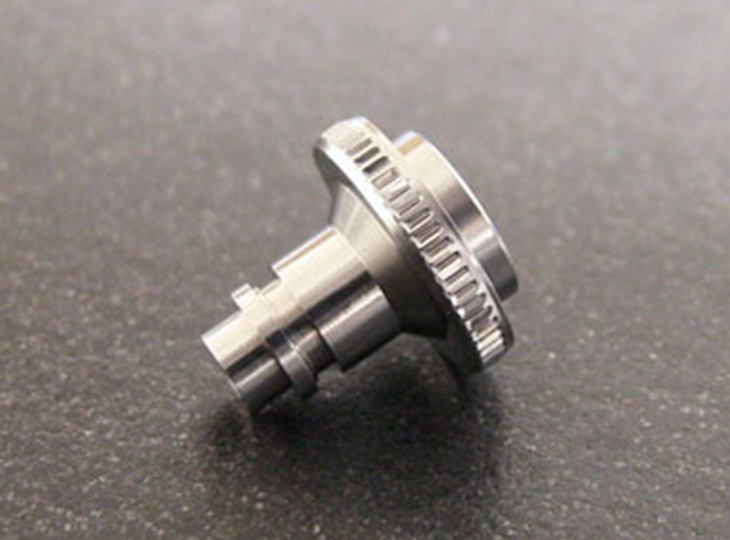

  • 加工材料
    SUS303（Φ14.0）
    加工ポイント

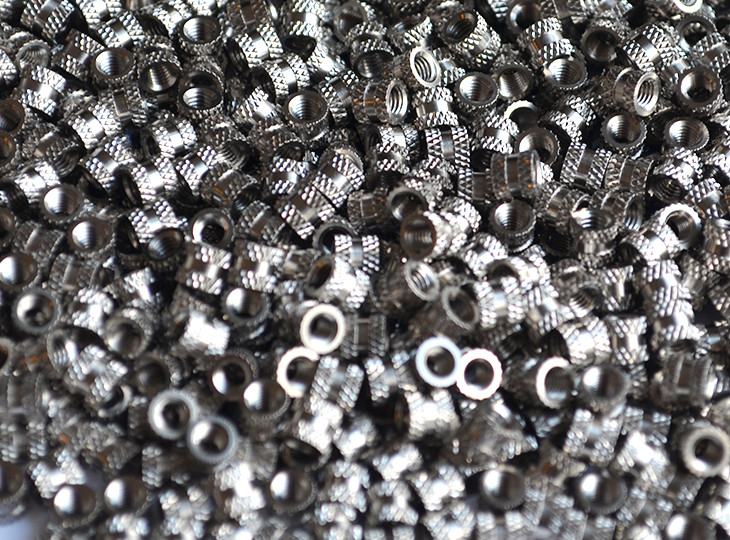

    1.ローレット加工
    2.Φ2.95の穴の公差（±0.01）
    lot
    20ヶ（試作）
